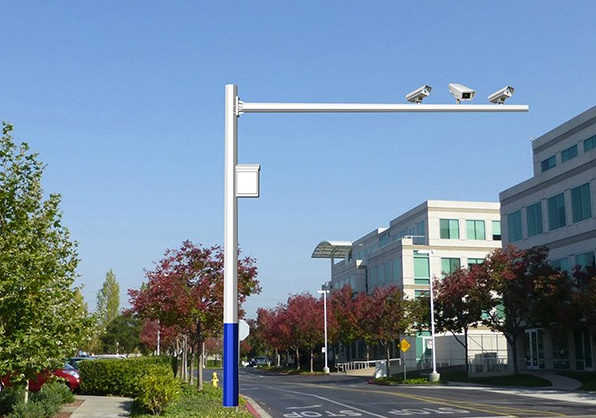

監控桿基礎嚴格按照設計圖紙文明施工

                    一些朋友提到戶外監控的具體安裝步驟是什么？需要考慮哪些因素？主要有哪些設備等之前提到過一些，不斷有朋友問。本期我們將詳細總結監控施工的詳細規范步驟。

第一，工程設計和驗收標準。

CJJ37-90，城市道路設計規范。

GB50220-95GB5768-1999《城市道路交通規劃設計規范》。

GA/T497-2009微型數字電子計算機通用技術條件GB9813-8813-88。

GB3874-83電子計算機系統設備性能表示。

GB4943-1995GB49-1995GB49-1995GB2421-89GB2421-89GB43-1995電工電子產品基本環境試驗規程。

SJ/T1141-199，LED顯示屏通用規范。

GBJ232-82，中國電氣設備安裝工程施工及驗收規范。

GBJ57-83《建筑防雷設計規范》。

第二，設備安裝步驟。

第一，槍機的安裝步驟。

1.拆卸擺動支架:擰開安裝壁支架的垂直調節螺釘，拆卸安裝壁支架的上下擺動。

支架。

2.固定支架:將相機支架固定在安裝墻上。如果是水泥墻天花板，需要先安裝膨脹螺釘(膨脹螺釘?shù)陌惭b孔需要與支架一致)，然后再安裝支架；如果是木墻，可以用自攻螺釘直接安裝支架。

3.固定相機:用螺釘將相機底座固定在擺動支架上，然后將相機和擺動。

支撐固定在壁裝支撐上，用垂直調節螺釘擰緊固定即可。

4.調整視角:用螺釘將相機固定在支架上。該系列網絡相機支持兩軸調節。通過調整垂直螺釘和水平螺釘，可以調整垂直和水平方向，將相機調整到需要監控的位置，擰緊支架螺釘固定。

5.固定相機:擰緊支架緊固螺釘，固定相機，完成安裝。

安裝網口保護套：本系列網絡攝像機出廠時有網口保護套，防止線路遇水短路。如果您已經布置了網線電纜，請將與攝像機連接的一端水晶頭剪開；將網線穿過下圖中的緊固螺帽；將防水膠圈塞進防水帽主體，以增加密封性能；再穿過防水帽主體；將O型膠圈套在攝像機網口；最后將制作好的網線插入網口，將防水帽主體套在網口端，將緊固螺帽順時針旋入防水帽主體。

第二，球機的安裝步驟。

第一步拆封智能球。

打開智能球包裝盒，取出智能球，撕下保護貼。

第二步。

將組裝好的智能球安全繩系在支架的耳朵上，連接各電纜，將剩馀電纜拉入支架內。

第三步連接智能球和支架。

確認支架上的兩個鎖緊螺釘處于非鎖緊狀態(鎖緊螺釘不出現在內槽中)，將球機送入支架內槽，向左(或向右)旋轉一定角度至牢固。

第四步。

連接后，用L形內六角扳手?jǐn)Q緊兩個固定鎖緊螺釘，使球體穩定掛在支架上。

第五步。

固定后撕下紅外燈保護膜，智能球安裝完畢。

3.球機快速安裝轉接頭描述:

如需配合其它螺紋口支架安裝，可采用快裝轉接頭。

第一步。

取出包裝箱內的快出包裝箱。

第二步。

將生料帶纏繞在快裝轉接頭螺紋上，然后擰到安裝支架上。完成后，鎖定支架上的緊固螺釘，然后對準安裝標志，將智能球推入轉接頭，將球機向左(或向右)旋轉，直至固定。

第三，桿件基礎施工。

第一，桿件基礎。

一是桿件的基本要求。

(1)桿基礎嚴格按照設計圖紙文明施工，開挖前應對交底內容進行檢查、勘察和試驗，確保在開挖基礎真實管道環境下完全掌握后方可施工，施工過程中應注意地下原管道和電纜的安全。桿基采用明挖法施工，必須垂直下挖，四面有形，對基底和基礎周?chē)鷳?yīng)先平整、夯實，澆筑前應確?；觾?nèi)無淤泥、雜物和積水。

(2)基礎開挖時，如遇碎石等難以開挖的土方，原則上應采用手動風炮進行破碎處理，如遇手動風炮無法處理的路面，經現場認可、簽證后，方可使用鑿巖機。

(3)在挖掘過程中，應及時清理挖掘出的土壤和石頭，盡量減少對周?chē)G化和道板的損壞。

(4)基礎鋼筋籠應放置在基礎正中，澆筑時應臨時固定，同時保證基礎頂板平面水平，即用水平尺在基礎頂板垂直兩個方向進行測量，觀察其氣泡必須居中，注意地角螺栓的放置角度，確保安裝挑臂時與道路垂直。

(5)鋼筋籠中間和井井之間應預埋2根φ75PE穿線管，所用管壁厚應在5mm以上，穿線管口應預先用塑料紙或其他材料密封，以防混凝土澆筑時混凝土漏入穿線管，造成穿線管堵塞，同時應做好鋼筋籠螺栓的保護。

(6)澆筑混凝土?xí)r，注意不要污染路面，嚴禁與混凝土傾倒在路面上。為了確保鋼筋籠不會被混凝土沖歪，應將混凝土從鋼筋籠中間倒入基坑，倒入1/3部分后用振動棒震實，再倒入1/3部分后用振動棒震實，全部倒入后再震實，確?；炷辆鶆驘o(wú)蜂窩、空鼓。為了保證混凝土的質量，澆筑的混凝土不會出現離析現象，如果出現，應重現攪拌監控立桿預埋件基礎混凝土澆筑必須牢固，禁止混凝土有空鼓。

(7)混凝土澆筑完成前，應再次確認鋼筋籠基礎頂板平面水平，即用水。

在基礎頂板垂直兩個方向測量平尺，觀察其氣泡必須居中，如果不水平，則需要調整。

(8)混凝土澆筑完成后，鋼筋籠的基礎頂面應與混凝土表面齊平。對于指定綠化、道路板或相關部門要求的桿件基礎，鋼筋籠的法蘭頂面應與混凝土表面相距20厘米，以方便學校和公路制定的相關單位綠化和道路板恢復，其余應與原周邊頂面齊平。

(9)混凝土澆筑完畢，表面水分蒸發后有可塑性時，基礎表面應二次涂抹，平整，基礎應為方形，邊緣整齊，棱角分明。

(10)混凝土必須維護一段時間，以確?；炷吝_(dá)到規定的安裝強度。

二是桿件基礎的具體施工。

基本結構，尺寸，如下圖所示：

基本尺寸圖

基礎施工要求應包括:

(1)地基采用明挖法施工，地基應先平整、夯實，控制好標高；地基混凝土強度≥C25，地基尺寸滿足長度≥1.0米，寬度≥1.0米，深度≥1.4米，抗七級地震和十二級大風。挖掘完成后，確保尺寸符合要求，如上圖所示。

(2)澆筑基礎混凝土?xí)r，應注意將定位法蘭與基礎對齊，控制預埋件的高度和水平，并根據路況適當調整基礎法蘭的方向。地籠法蘭應相對地面(水平面)下沉20厘米至30厘米，便于施工后基礎恢復。

(3)基礎與桿前手井之間應有穿線管，采用PE管，條件允許時建議采用鍍鋅鋼管，采用雙管布置，強弱電分開走，并放置預留鐵絲。首先，將鐵絲的一端彎曲成無密封的圓圈，然后將其穿入管道，在管道的兩端應留有10~15cm的余量。

(4)基礎法蘭盤上的鋼筋按圖紙標準攻絲，配有鍍鋅螺釘、平光墊圈和彈簧墊圈。

(5)地腳錨栓采用Q235鋼，連接螺栓、螺母、墊圈均采用高強度零件。

螺紋的防腐和離心處理。

基礎開挖。

(6)桿基本規格如下：

桿橫臂長度單位長度寬度深度單位體積單位。

注：在桿件基礎開挖過程中，可根據現場實際情況進行變通，遇到大巖石、下水管、通訊線纜管時，需對基礎尺寸進行相應調整，可適當挖長、挖寬、挖深，確保整體立方數不小于設計標準。

(7)凝結澆筑。

根據合同簽訂的要求，應澆筑相應標簽的混凝土。當混凝土澆筑到總方數的3/5時，應放置固定桿的地籠。必須注意將基礎籠上方的法蘭壓到水平位置。此外，法蘭需要與下方的混凝土緊密接觸，避免留下間隙。當有間隙時，籠螺桿會因桿的擺動而損壞，導致事故概率增加。
